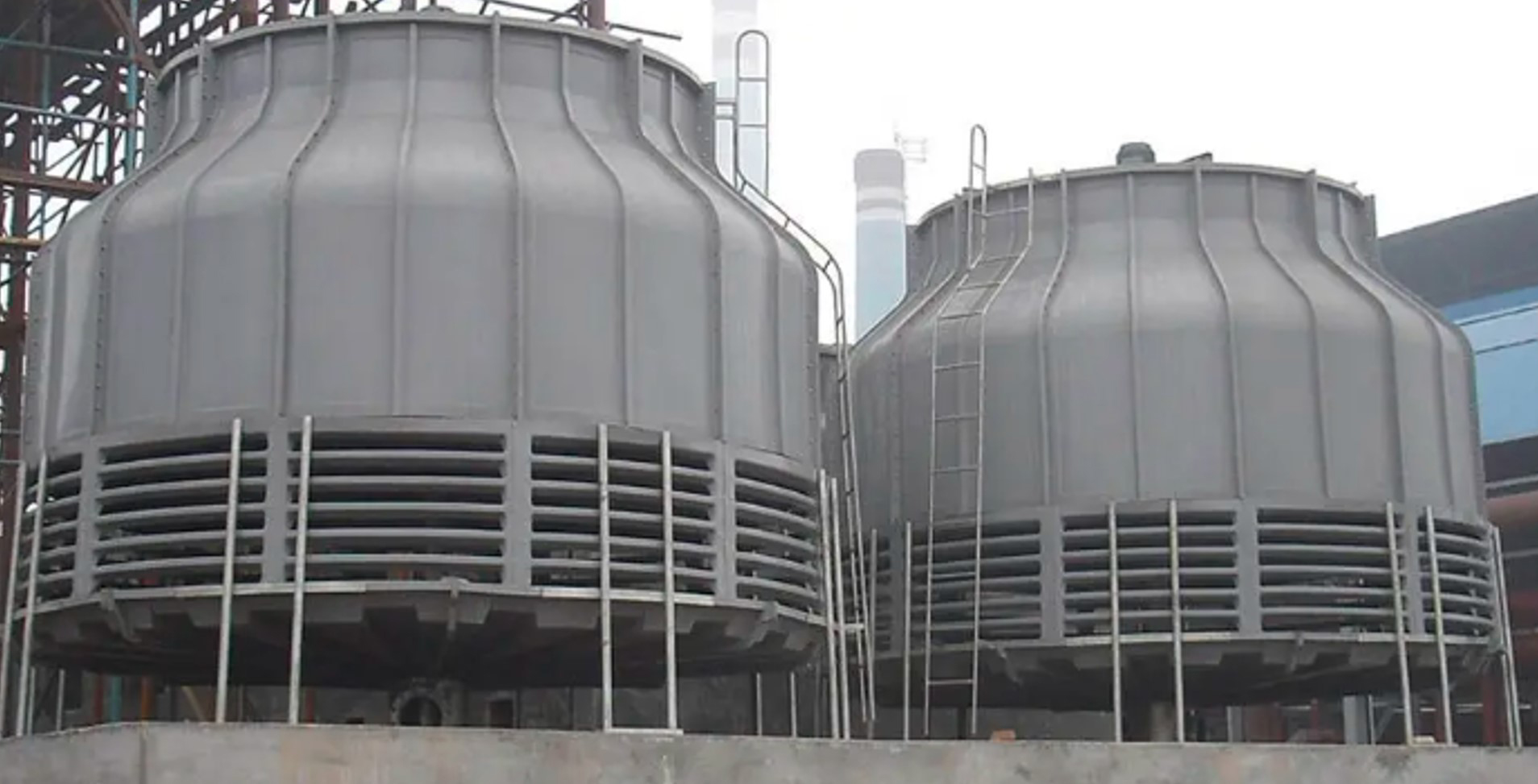

冷卻塔作為一種有效的冷卻設備，在工農業生產中被廣泛使用。隨著電機技術，電力電子技術和信息技術的發展，人們對電機效率，系統效率、自動控制、過程監控的要求也逐漸提高。

然而，在實際運行過程中，也會面臨一些問題……

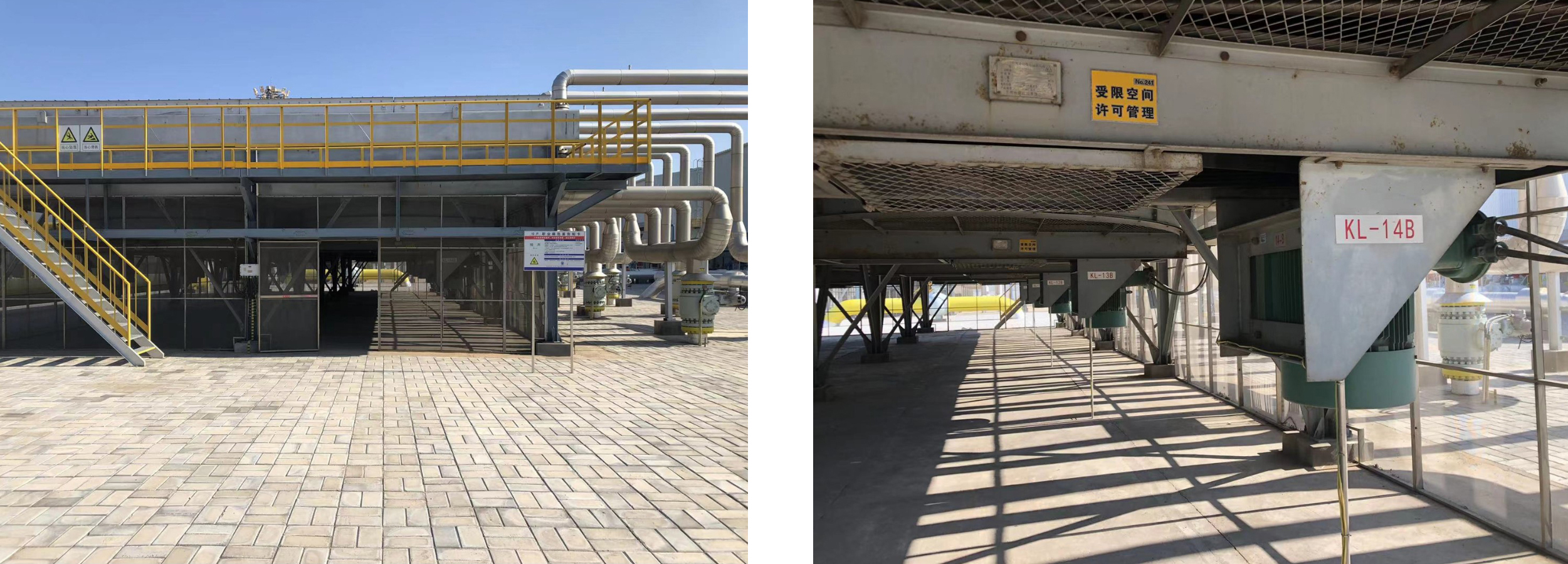

某天然氣冷卻塔改造案例

國家管網某壓氣站是本地天然氣供氣管路的始端，壓縮氣體的熱量需要使用冷凝器冷卻，再通過風機進行散熱。目前電氣方案存在的缺點是：

1. 電機為變極電機，調速范圍窄，只有兩檔調速

2. 電機啟動電流大，功率因數低

3. 使用接觸器進行電路的切換，不利于提高系統的自動化程度

解決方案

為了進行節能改造，壓氣站要求采用一拖一方案，一臺防爆變頻電機配一臺變頻控制，采集現場相關的設備信號，通過PLC控制方式集成到上位機上，再通過上位機對設備進行相應的操作控制。

臥龍立即提出“防爆變頻電機+變頻器”小型系統集成方案，同時，為提高系統可靠性，避免控制設備受到動力設備的干擾，本系統采用兩柜方案，一為動力柜，一為控制柜。動力柜內布置變頻器、輸入電抗器、輸出濾波器、斷路器、加熱裝置，控制柜內布置PLC、HMI、繼電器、通信元件、加熱裝置等。

在完成防爆變頻電機、變頻器、控制系統的整體項目施工、安裝和調試后，實現：

1. 系統的自動化控制運行

2. 電機調速范圍寬，電機啟動電流小，節能效果明顯

3. 電氣柜增加HMI觸屏，實現了狀態監控，便于人機交互

?

臥龍冷卻塔節能方案

1. 面向不同場景提供永磁直驅，IE4/IE5高效異步電機，防爆電機等多種電機方案

2. 采用臥龍ECC變頻控制柜，以PLC為核心自動控制系統，采集溫度反饋信號，使用PID功能，實現溫度自動控制；通過高性能變頻器驅動電機，調節電機轉速，同時對電機提供過載，過壓，欠壓，短路等多種保護

3. 可選配無線溫振傳感器和工業以太網組件，將系統連接至臥龍iMotorLinx舜智云工業互聯網平臺，實現系統遠程控制

4. 提供工程總包，交鑰匙服務。整體設計、施工、安裝、調試一條龍
