油浸式變壓器

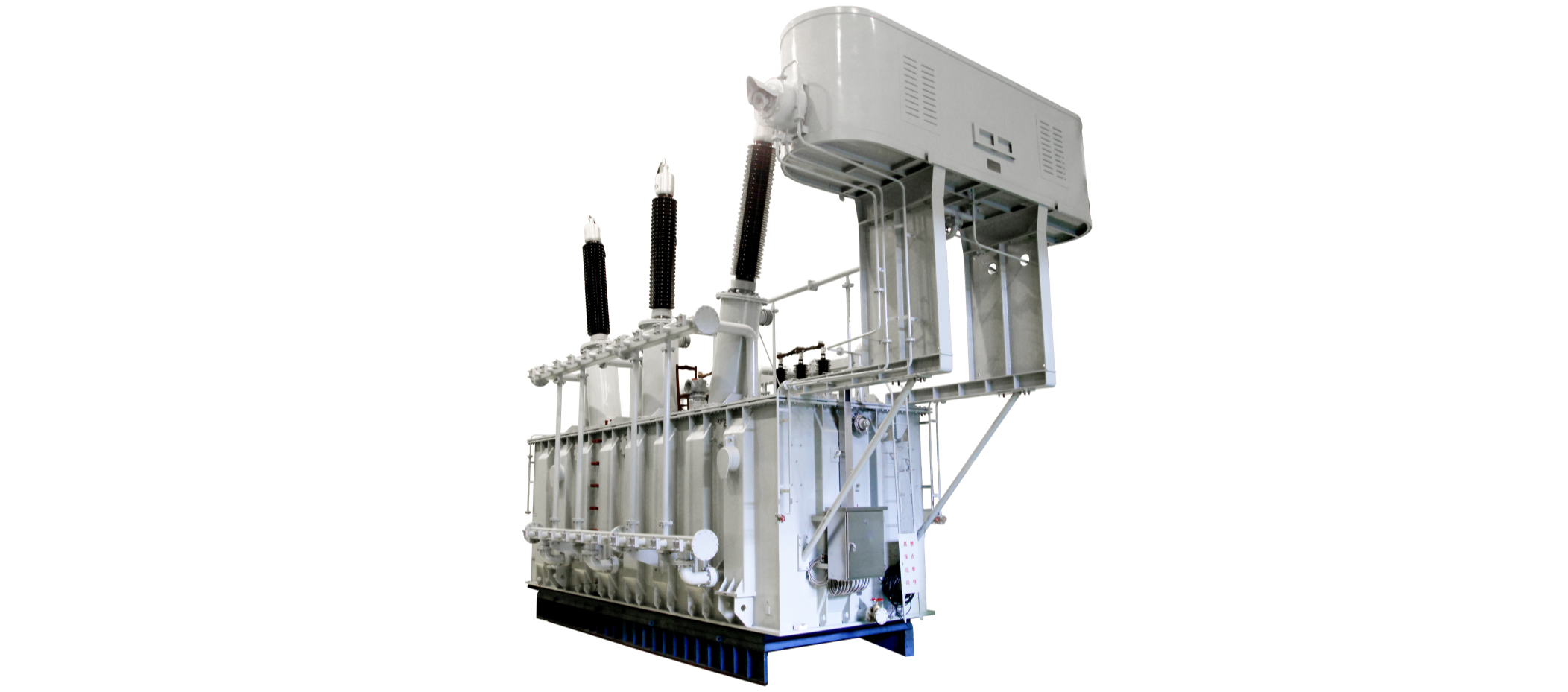

220kV雙分裂變壓器
為解決新能源電站大規模超容量集中發電，采用雙分裂結構。雙分裂變壓器每相由一個高壓繞組與兩個電壓和容量均相同的低壓繞組構成的。雙分裂變壓器正常傳輸電能在高、低壓繞組之間。兩個電壓和容量相同的低壓繞組可以單獨或并聯運行，承擔不同負載。主要應用于風電、光伏等新能源發電市場和大型國企。
產品特點
-
低損耗合理選取鐵心的工作磁密
降低各繞組的工作電密
降低結構損耗
-
低局放控制防塵
圓整化電極
真空注油
-
低噪音采用低噪音風扇電機
鐵心端面涂環氧膠
加裝油箱隔音裝置
-
可靠性高抗短路能力強
產品無滲漏
消除局部過熱
運行條件
-
-15℃～+40℃環境空氣溫度
-
≤90%（當溫度為25℃時）環境空氣月平均最高相對濕度
-
≤2KM海拔
規格參數
| 容量 | 100000-300000kVA |
| 電壓 | 220/35kV |
| 聯接組別 | YNd11-d11 |
| 阻抗 | 15~25% (半穿越) |
| 容量比 | 100/50+50 |
