新能源汽車驅動系統

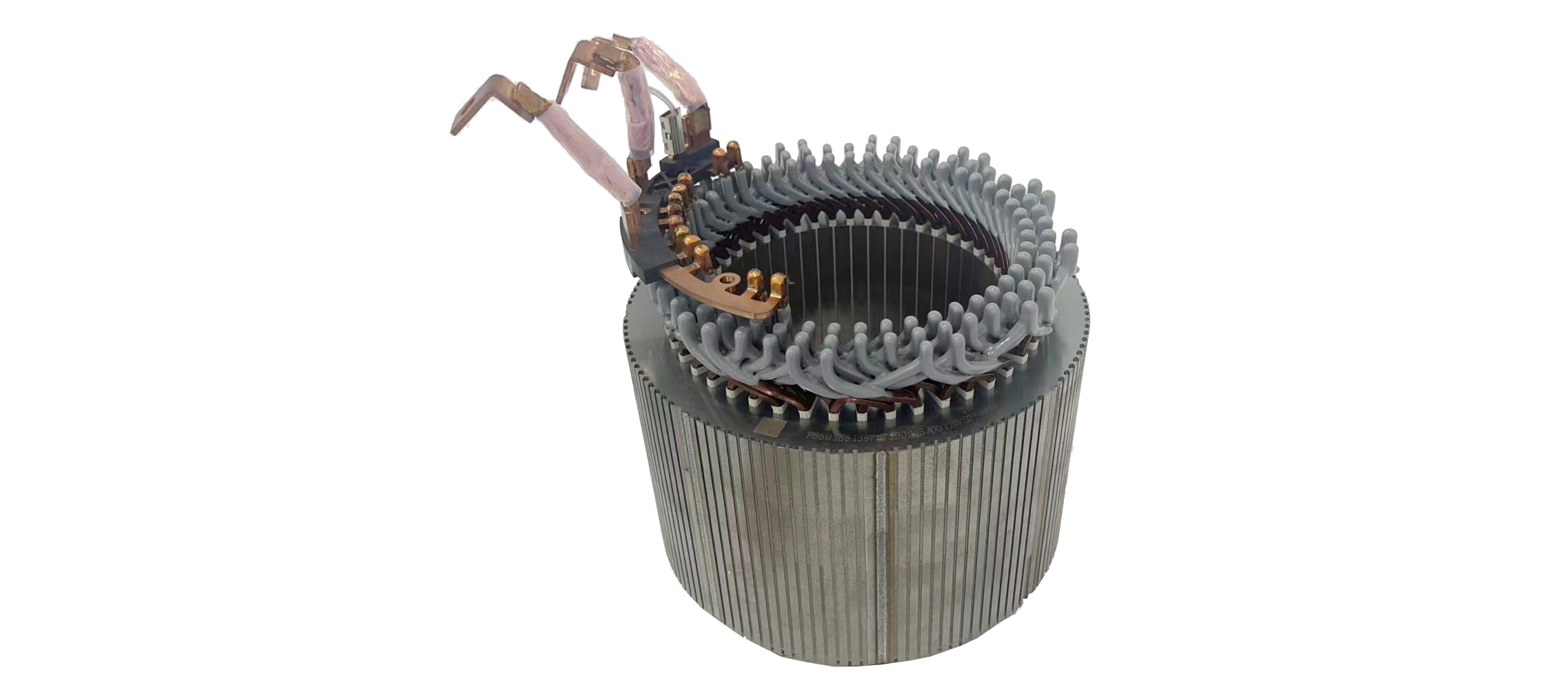

乘用車扁線電機
相對于傳統圓線電機來說，扁線電機定子繞組所用的導線形態發生了變化，繞組從多根細的圓線轉變成幾根粗的矩形導線。由于繞組形式的改變，實現同樣的功率，扁線電機相比于傳統圓線電機體積更小，耗材更少。在相同的體積下，扁線電機可以填充的導線可以多 20%—30%，槽滿率更高，有助于功率密度提升。其次，扁線的繞組設計使得導線間的接觸面積增大，內部間隙變小，輔以油冷冷卻方式，散熱和熱傳導更好，這也使得扁線電機能夠承受更高的瞬時功率。
產品特點
-
平臺化設計一套沖片覆蓋多個功率段，減少客戶安裝尺寸，覆蓋OD146-OD530沖片平臺
-
產品一致性擁有多條智能化生產線，配備全自動化繞嵌線一體機、機器人自動化集成系統，可以實現全自動化生產，確保產品質量的穩定性
-
高效采用高性能永磁體，高功率密度設計，高效節能、最高效率≥97%，高效區占比≥90%
-
可靠性高實驗室獲得CNAS(中國合格評定國家認可委員會認證)覆蓋超過85項諸如輸入輸出特性，安全性，環境適應性，可靠性，NVH等測試項目
電機規格參數
| 額定電壓(VDC) | 350 |
| 額定功率(kW) | 70 |
| 額定扭矩(Nm) | 130 |
| 額定轉速 | 16000 |
| 絕緣等級 | H |
| 外形尺寸 | φ184*110 |
| 冷卻方式 | 油冷 |
| 峰值功率(kW) | 160 |
| 峰值扭矩(Nm) | 290 |
| 最高轉速 | 16000 |
