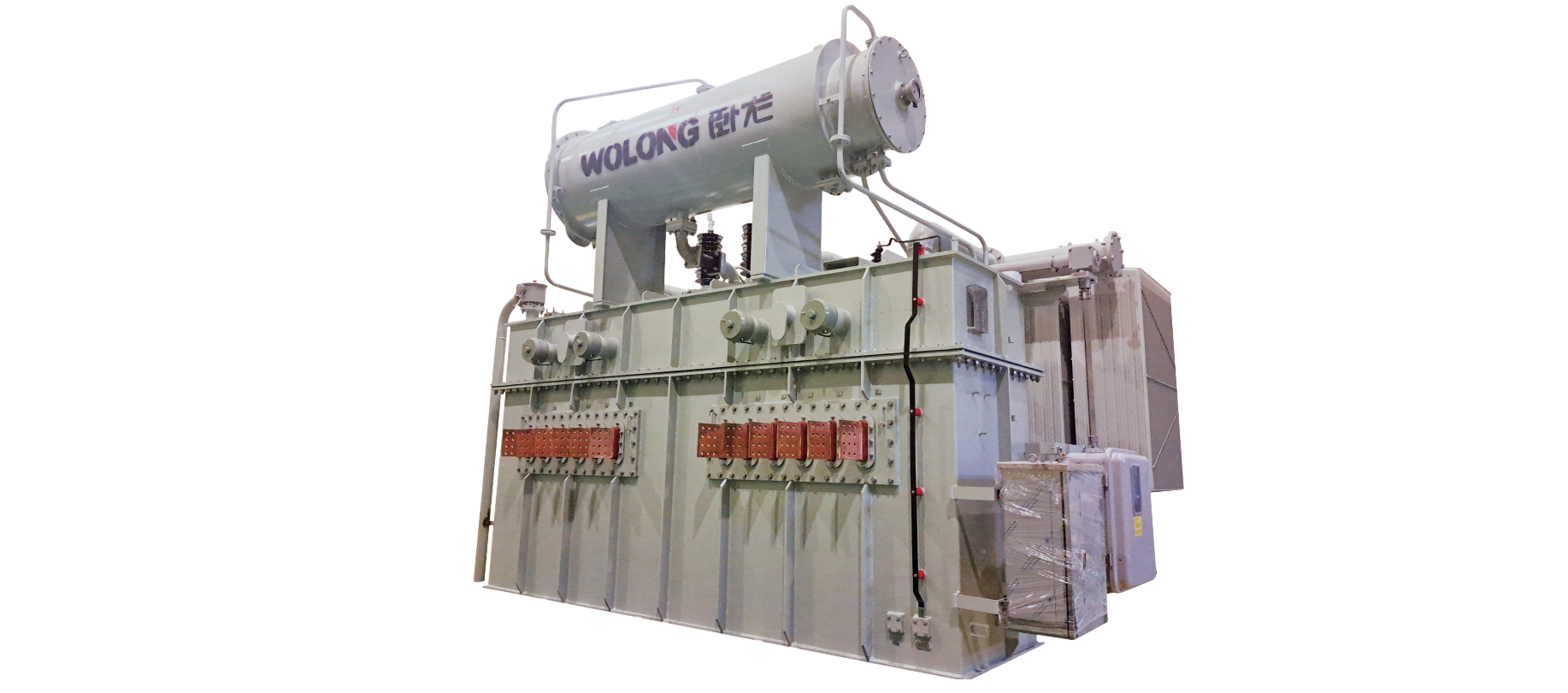

35kV整流變壓器

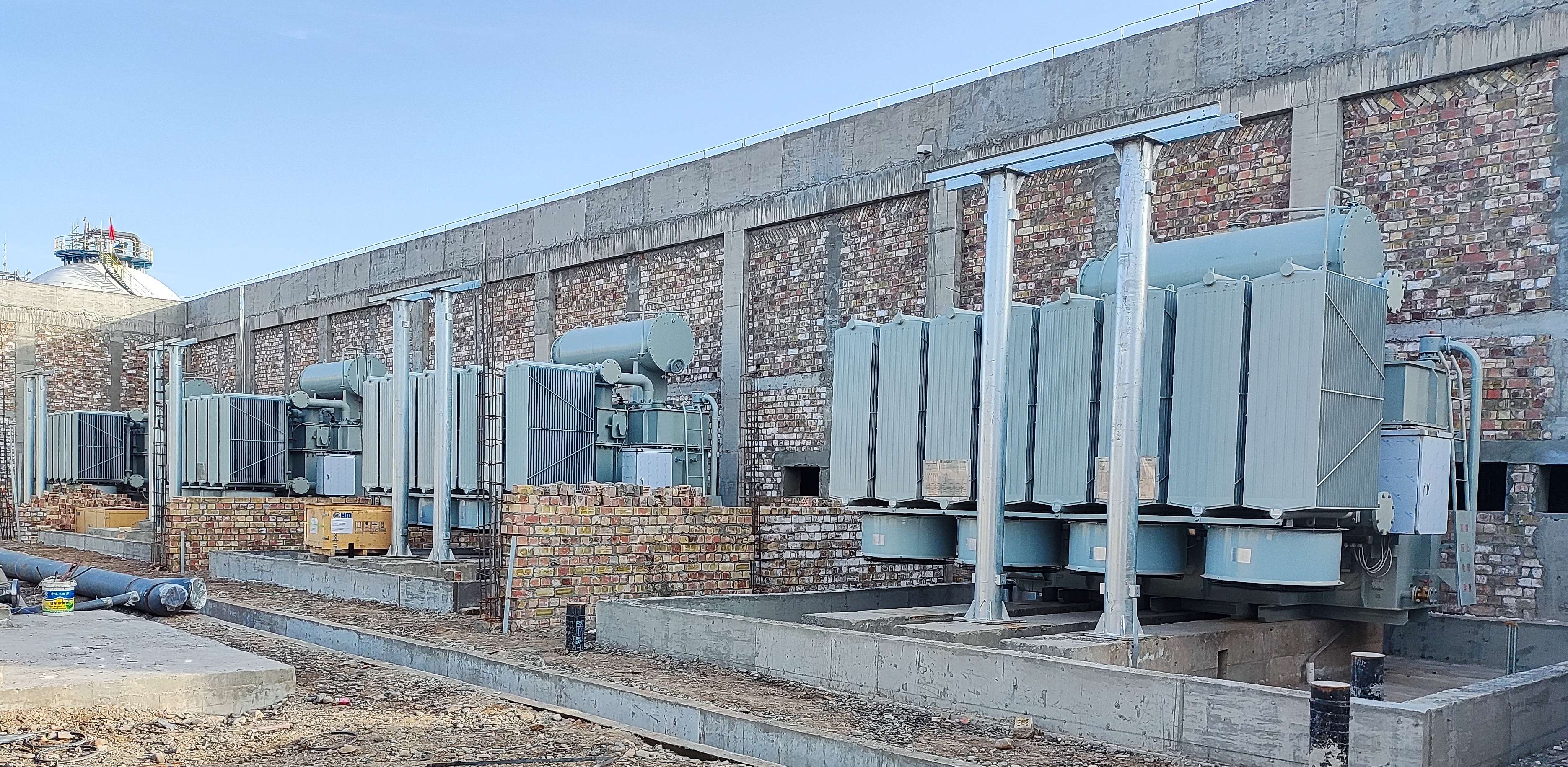

為電化學工業整流裝置提供電源的整流變壓器，被廣泛用于各個領域，為了改善整流后的直流電壓波形和整流裝置的高次諧波對電網、通訊設備的影響，整流變壓器閥側相數增加到六相、十二相等。由于整流變繞組電流是非正弦的含有很多高次諧波，為了減小對電網的諧波污染，為了提高功率因數，必須提高整流設備的脈波數。產品占地面積小，維護方便，損耗低的特點。廣泛用于制氫、化工、鋼鐵行業等。
產品特點
-
低損耗合理選取鐵心的工作磁密
降低各繞組的工作電密
降低結構損耗
-
低局放控制防塵
圓整化電極
真空注油
-
多脈沖單臺可成12脈或24脈沖，多臺組合成48~96脈
-
體積小調變與兩臺整流變共用一個油箱，變壓器占地面積小，便于維護
運行條件
-
-15℃～+40℃環境空氣溫度
-
≤90%（當溫度為25℃時）環境空氣月平均最高相對濕度
-
≤1KM海拔
規格參數
| 容量 | 5000-20000kVA |
| 電壓 | 35/0.5~1kV |
| 移相角度 | 0~30 |
| 阻抗 | 5.5~10% |
